Aufgrund der begrenzten Bandbreite wird es zunehmend schwieriger, die steigende Nachfrage nach höheren Datenraten in Satellitensystemen mit sehr hohem Datendurchsatz zu befriedigen. Um dem Bedarf gerecht zu werden, wird die Nutzung höherer Frequenzen angestrebt. Das W-Band (75–110 GHz) ist für Anwendungen im Bereich der Satellitenkommunikation gut geeignet: Es bietet nicht nur einen hohen Datendurchsatz bei der Nutzung in großen Höhen und im Weltraum, sondern man geht auch davon aus, dass dadurch die Systemkapazität erheblich gesteigert, die Zahl der Gateway-Bodenstationen verringert und damit die Gesamtkosten des Systems reduziert werden können. Allerdings mangelt es bislang an geeigneter Technologie und Hardware für Anwendungen im W-Band-Frequenzbereich.

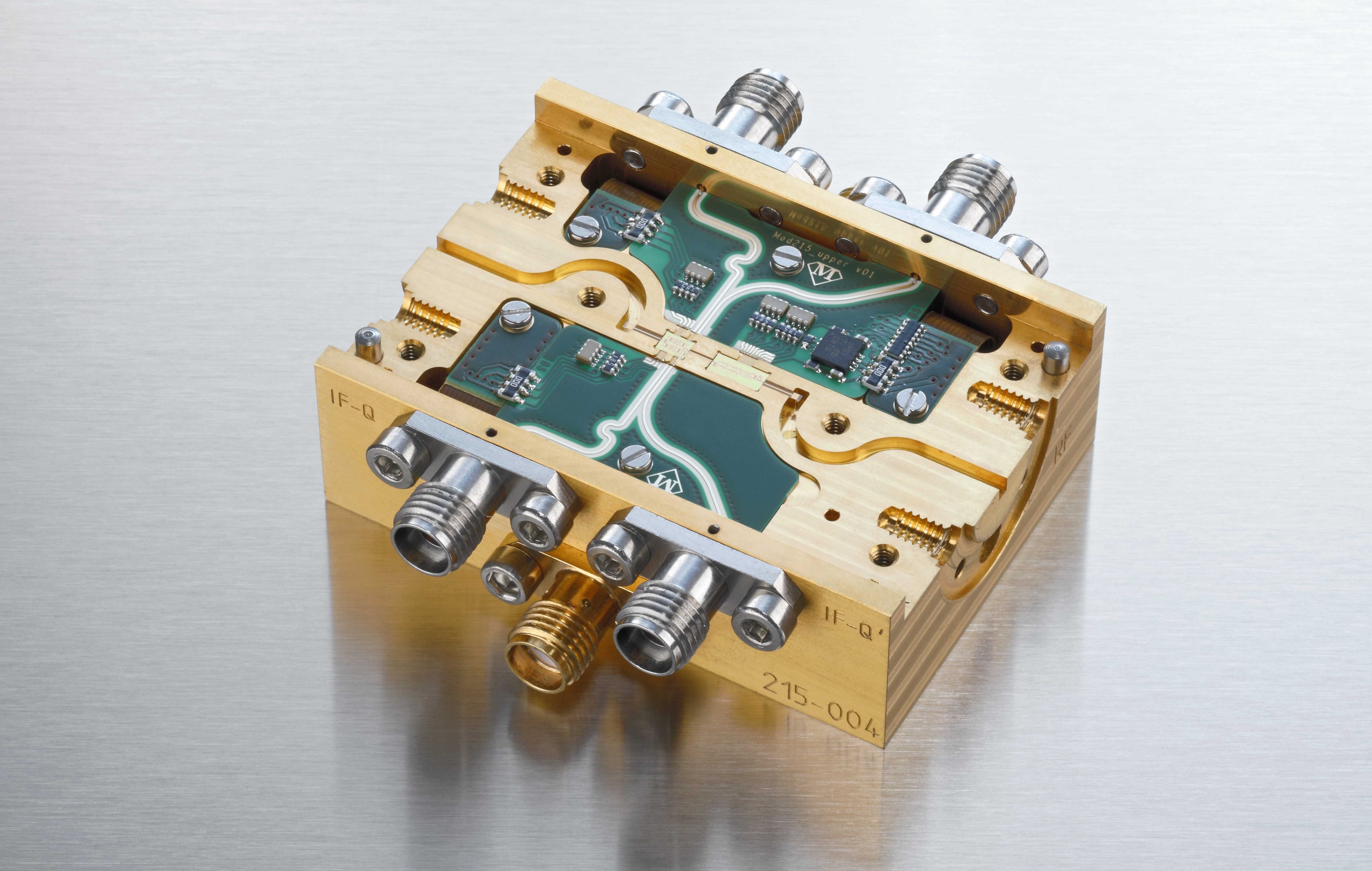

Das Fraunhofer-Institut für Angewandte Festkörperphysik IAF hat sich gemeinsam mit der RPG-Radiometer Physics GmbH dieser Herausforderung im Projekt »BEACON – W-band Integrated Active Receive Front-End« angenommen: Darin entwickeln die Projektpartner ein integriertes aktives W-Band-Empfangsmodul mit einer Betriebsfrequenz von 81 bis 86 GHz, das extrem hohe Datenraten bzw. eine Datenübertragung über eine große Entfernung mit geringem Stromverbrauch ermöglichen soll.

Minimales Rauschen bei hohem Datendurchsatz

Das Empfangsmodul basiert auf der extrem rauscharmen MMIC-Technologie des Fraunhofer IAF (MMIC – Monolithic Microwave Integrated Circuit, Monolithisch integrierte Mikrowellenschaltung). »Das Fraunhofer IAF hat in den letzten Jahren enorme Entwicklungsarbeit im mHEMT-Prozess geleistet und sich eine Kernkompetenz darin erworben, Verstärker mit dem weltweit geringsten Rauschen zu entwickeln. Auf dieser Grundlage wird im Projekt eine Reduzierung der Rauschzahl auf unter 3,5 dB und damit eine erhebliche Verbesserung des State of the Art angestrebt«, erklärt Dr. Philipp Neininger, Projektkoordinator und Forscher am Fraunhofer IAF.

Zudem ist das Empfangsmodul so konzipiert, dass es die linke und die rechte zirkuläre Polarisation trennt und in zwei getrennten Kanälen (LHCP und RHCP) verstärkt, was einer effektiven Verdoppelung des Datendurchsatzes dient.

Eine große Herausforderung im »BEACON«-Projekt stellt die neuartige Anordnung der Komponenten auf der sehr geringen Modulfläche dar. Der neue Ansatz sieht die Integration einer Vielzahl von Funktionen innerhalb einer sehr kleinen Grundfläche vor: Dazu gehören der Polarisator, die Hohlleiterübergänge zu zwei einzelnen Verstärkern, zwei koaxiale Ausgangsanschlüsse und die zugehörige DC-Schaltung. »Die Kombination dieser Merkmale – extrem geringes Rauschen, zwei unterschiedliche Polarisationen und ein innovatives Array – bringt einen enormen technologischen Fortschritt im Bereich der W-Band-Komponenten«, fasst Neininger das Projektvorhaben zusammen.
