E-Band-Sendemodul auf GaN-Basis für den 6G-Mobilfunk

Pressemitteilung /

Der 6G-Mobilfunk soll ab 2030 Anwendungen der Künstlichen Intelligenz, Virtuellen Realität und des Internets der Dinge den Weg in den Alltag bahnen. Dafür wird ein wesentlich höheres Leistungsvermögen als das des aktuellen 5G-Mobilfunkstandards benötigt, was neue Hardware-Lösungen erfordert. Auf der EuMW 2022 präsentiert das Fraunhofer IAF daher ein gemeinsam mit dem Fraunhofer HHI entwickeltes energieeffizientes Sendemodul auf GaN-Basis für die 6G-relevanten Frequenzbereiche oberhalb von 70 GHz. Die hohe Leistungsfähigkeit des Moduls wurde am Fraunhofer HHI bereits demonstriert.

Selbstfahrende Autos, Telemedizin, automatisierte Fabriken – solche vielversprechenden Zukunftsanwendungen in den Bereichen Verkehr, Gesundheit und Industrie sind auf eine Informations- und Kommunikationstechnik angewiesen, die den Leistungsrahmen des aktuellen Mobilfunkstandards der fünften Generation (5G) übersteigt. Der 6G-Mobilfunk, mit dessen Einführung ab 2030 gerechnet wird, verspricht eine Hochgeschwindigkeitsvernetzung für die zukünftig benötigten Datenmengen, da er Datenraten über 1 Tbit/s und Latenzen bis hinab zu 100 µs erreichen kann.

An den für den 6G-Mobilfunk benötigten neuartigen Hochfrequenzbauelementen haben das Fraunhofer-Institut für Angewandte Festkörperphysik IAF und das Fraunhofer-Institut für Nachrichtentechnik, Heinrich-Hertz-Institut, HHI im Rahmen des von der Fraunhofer-Gesellschaft geförderten Projekts »KONFEKT« (»Komponenten für die 6G-Kommunikation«) seit 2019 gearbeitet. Die Forschenden haben Sendemodule auf Basis des Leistungshalbleiters Galliumnitrid (GaN) entwickelt, mit denen erstmals in dieser Technologie die Frequenzbereiche um 80 GHz (E-Band) und 140 GHz (D-Band) erschlossen werden können. Der Fachöffentlichkeit wird das innovative E-Band-Sendemodul, dessen Leistungsfähigkeit vom Fraunhofer HHI bereits erfolgreich getestet wurde, vom 25. bis 30. September 2022 auf der European Microwave Week (EuMW) in Mailand, Italien präsentiert.

Vierteiliges goldenes Verbundmodul auf grauem Grund, das vorne Aufkleber mit Bezeichnung und Logo aufweist und sich im Grund spiegelt.
© Fraunhofer IAF
E-Band-Modul auf GaN-Basis für breitbandige Punkt-zu-Punkt-Datenverbindungen über große Entfernungen im 6G-Mobilfunk

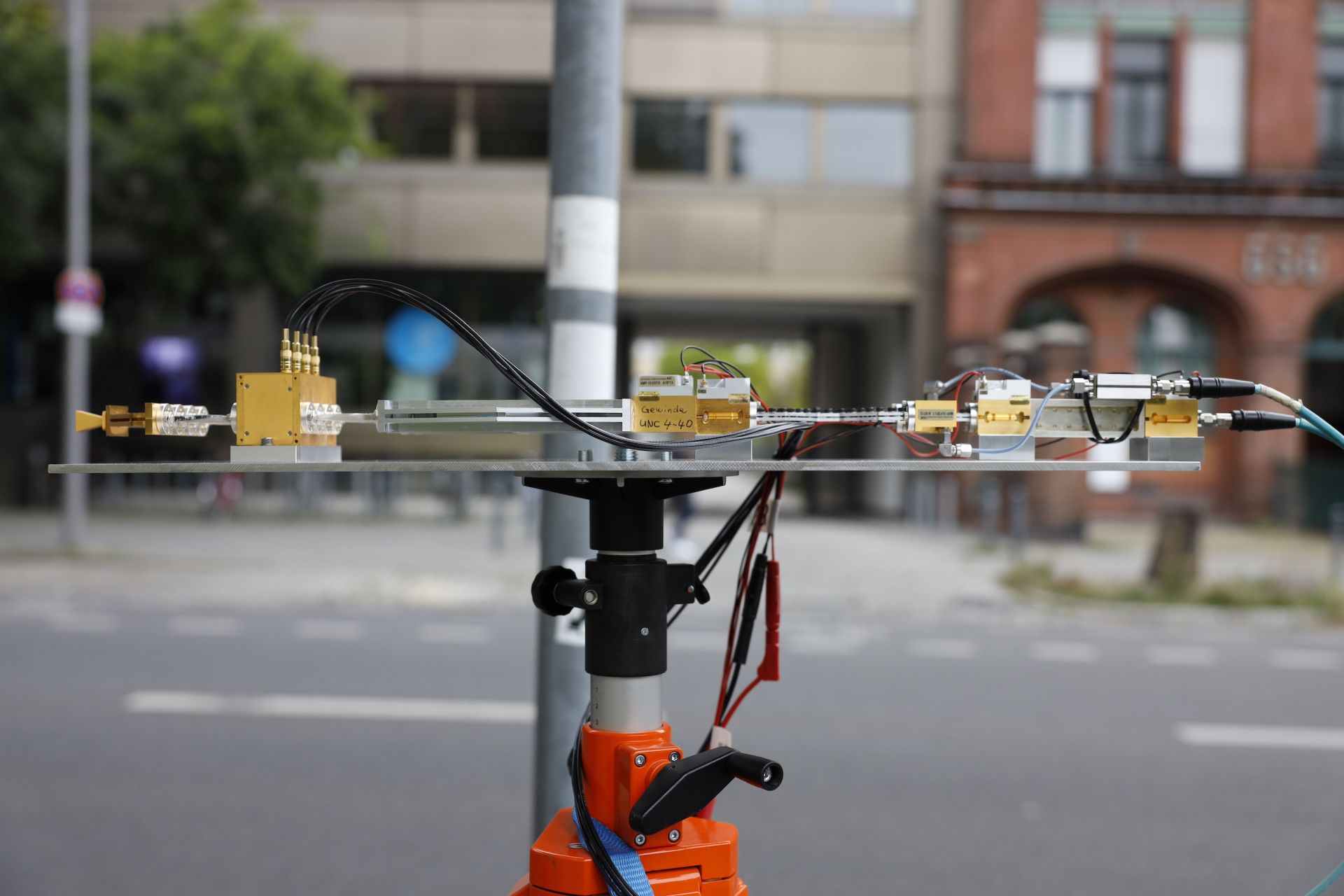

Hochfrequenzkomponenten sind zu einem Messaufbau verbunden, im Hintergrund sieht man leicht verschwommen zwei Gebäude und eine Verkehrsstraße.
© Fraunhofer HHI
E-Band-Sender mit GaN-Modul, 3D-gedruckter Antenne und Rotman-Linse

Innovative Hardware dank breitbandiger Verbindungshalbleiter und SLM-Verfahren

»6G erfordert wegen der hohen Ansprüche an Leistung und Effizienz neuartige Hardware«, erklärt Dr. Michael Mikulla vom Fraunhofer IAF, der das Projekt »KONFEKT« koordiniert: »Komponenten auf dem aktuellen Stand der Technik kommen da an ihre Grenzen. Das betrifft insbesondere die zugrundeliegende Halbleitertechnologie und die Aufbau- wie Antennentechnik. Um in den Kategorien Ausgangsleistung, Bandbreite und Leistungseffizienz bessere Ergebnisse zu erzielen, benutzen wir für unser Modul beispielsweise monolithisch integrierte Mikrowellenschaltungen (›Monolithic Integrated Microwave Circuits‹, MMIC) auf GaN-Basis statt der aktuell gängigen Silizium-Schaltungen. GaN kann als Halbleiter mit großem Bandabstand höhere Spannungen verarbeiten und ermöglicht zugleich deutlich verlustärmere und kompaktere Bauelemente. Außerdem verzichten wir auf Oberflächenmontage und planare Aufbaustrukturen, um eine verlustärmere Strahlformungsarchitektur mit Hohlleitern und inhärenter Parallelschaltung zu konstruieren.«

Das Fraunhofer HHI ist ferner intensiv an der Evaluation 3D-gedruckter Hohlleiter beteiligt. Mehrere Komponenten, darunter Leistungsteiler, Antennen und Antennenzuleiter, wurden im SLM-Verfahren (Selective Laser Melting, selektives Laserschmelzen) konstruiert, gefertigt und charakterisiert. Durch dieses Verfahren ist es auch möglich, schnell und kostengünstig Komponenten zu fertigen, die mit herkömmlichen Verfahren nicht herzustellen sind, um so den Weg für die Entwicklung von 6G-Technologie zu ebnen.

»Durch diese technischen Innovationen bringen die Fraunhofer-Institute IAF und HHI Deutschland und Europa auf dem Weg zum Mobilfunk der Zukunft einen wesentlichen Schritt voran und leisten zugleich einen wichtigen Beitrag zur heimischen Technologiesouveränität«, betont Mikulla.

Ein Bildschirm zeigt das Ergebnis der Messung mit dem Demonstrator an, der im Projekt KONFEKT entwickelt wurde.
© Fraunhofer HHI
Erfolgreicher Empfang von 64QAM-modulierten Daten bei einer Entfernung von 600 Metern bei 85 GHz
Zu sehen ist der Empfänger-Messaufbau auf Rädern an einer Verkehrsbrücke mit Bäumen und Gebäuden im Hintergrund.
© Fraunhofer HHI
E-Band-Empfänger im Outdoor-Übertragungsexperiment bei 85 GHz

Hochleistungsfähige Sendemodule für zukünftige 6G-Frequenzbänder erfolgreich demonstriert

Das E-Band-Modul erreicht durch die Kopplung der Sendeleistung von vier Einzelmodulen mit extrem verlustarmen Hohlleiter-Komponenten eine lineare Ausgangsleistung von 1 W im Frequenzbereich von 81 GHz bis 86 GHz. Damit ist es für breitbandige Punkt-zu-Punkt-Datenverbindungen über große Entfernungen geeignet, die eine Schlüsselfähigkeit für zukünftige 6G-Architekturen darstellen.

Verschiedene Übertragungsexperimente des Fraunhofer HHI konnten die Leistungsfähigkeit der gemeinsam entwickelten Komponenten bereits demonstrieren: In unterschiedlichen Outdoor-Szenarien wurden Signale, die den aktuellen Entwicklungsspezifikationen von 5G entsprechen (5G-NR Release 16 der globalen Mobilfunkstandardisierungsorganisation 3GPP), bei 85 GHz mit einer Bandbreite von 400 MHz übertragen. Bei freier Sichtverbindung konnten über eine Distanz von 600 Metern Daten in einer Quadratur-Amplituden-Modulation mit 64 Symbolen (64-QAM) erfolgreich übertragen werden, was eine hohe Bandbreiteneffizienz von 6 Bit/s/Hz gewährleistet. Die Error Vector Magnitude (EVM) des empfangenen Signals lag dabei mit ‑24,43 dB deutlich unterhalb des 3GPP-Grenzwertes von -20,92 dB. Bei durch Bäume und geparkte Fahrzeuge behinderter Sichtverbindung konnten 16QAM-modulierte Daten erfolgreich über eine Distanz von 150 Metern übertragen werden. Auch bei einer komplett blockierten Sichtverbindung zwischen Sender und Empfänger war es hier noch möglich, Vierphasen-modulierte Daten (Quaternary Phase-Shift Keying, QPSK) mit einer Effizienz von 2 Bit/s/Hz zu übertragen und erfolgreich zu empfangen. Der hohe Signal-Rauschabstand von teilweise mehr als 20 dB in allen Szenarien ist, besonders in Anbetracht des Frequenzbereiches, bemerkenswert und wird nur durch die hohe Leistungsfähigkeit der entwickelten Komponenten möglich.

In einem zweiten Ansatz wurde ein Sendemodul für den Frequenzbereich um 140 GHz entwickelt, das eine Ausgangsleistung von mehr als 100 mW mit einer extremen Bandbreite von 20 GHz kombiniert. Tests mit diesem Modul stehen noch aus. Beide Sendemodule sind ideale Komponenten für die Entwicklung und Erprobung von zukünftigen 6G-Systemen im Terahertz-Frequenzbereich.

Fraunhofer IAF präsentiert Sendemodul auf der EuMW 2022

Forschende des Fraunhofer IAF stellen das gemeinsam mit dem Fraunhofer HHI entwickelte Sendemodul für das 6G-relevante Frequenzband um 80 GHz vom 25. bis zum 30. September auf der EuMW 2022 in Mailand vor.

Die Verwendung der Fotos ist ausschließlich im Zusammenhang mit dieser Pressemitteilung und unter Angabe des Copyrights gestattet.



Fraunhofer-Gesellschaft

Das Projekt wird von der Fraunhofer-Gesellschaft im Rahmen der Förderlinie »PREPARE« gefördert.
